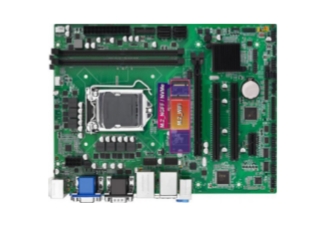

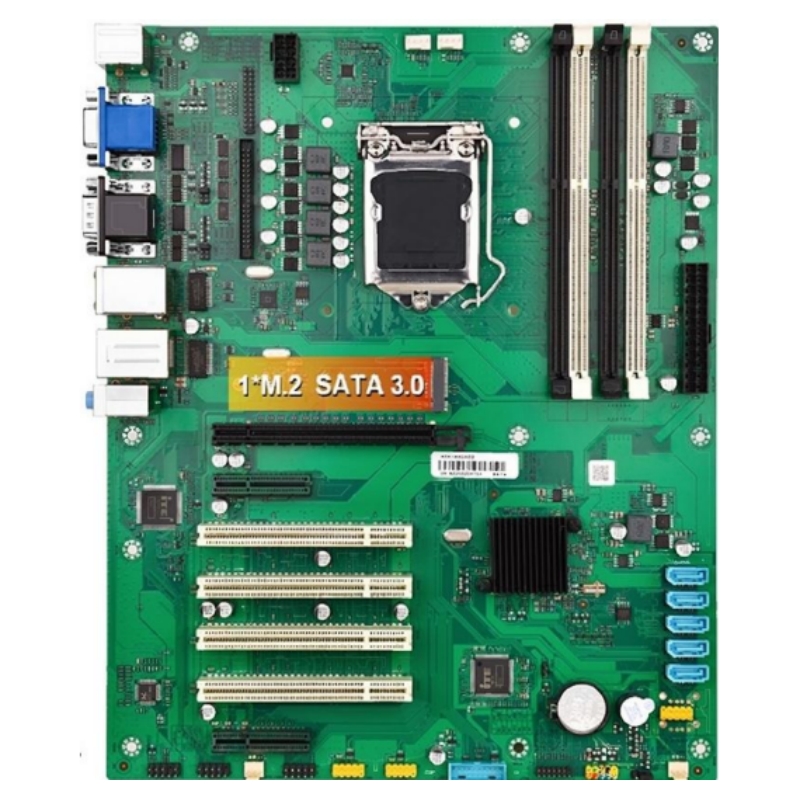

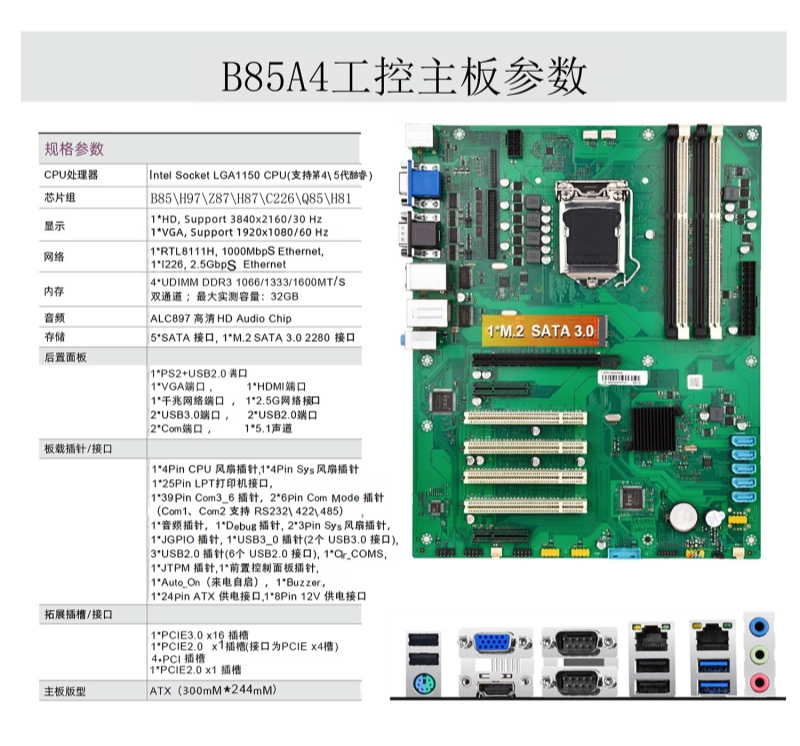

B85A4工控主板

型号：B85A4

CPU处理器：Intel Socket LGA1150 CPU(支持第4\5代酷睿)

芯片组：B85\H97\Z87\H87\C226\Q85\H81

显示：1*HD,Support 3840×2160/30 Hz，1*VGA,Support 1920x1080/60 Hz

网络：1*RTL8111H,1000MbpS Ethernet,1*1226,2.5GbpS Ethernet

内存：4*UDIMM DDR31066/1333/1600MT/s双通道；最大实测容量：32GB

音频：ALC897高清HD Audio Chip

存储：5*SATA接口，1*M.2 SATA 3.02280接口

主板版型：ATX(300mm*244mm)

后置面板:

1*PS2+USB2.0湍口

1*VGA端口，       1*HDMI端口

1*千兆网络端口，   1*2.5G网络接

2*USB3.0端口，    2*USB2.0端口

2*Com端口，       1*5.1声道

拓展插槽/接口:

1*PCIE3.0×16插槽

1*PCIE2.0 x1插槽(接口为PCIEx4槽)

4*PCI插槽

1*PCIE2.0×1插槽

板载插针/接口:

1*4Pin CPU 风扇插针,1*4Pin Sys风扇插针

1*25Pin LPT打印机接口,

1*39Pin Com3_6插针,2*6Pin Com Mode插针

(Com1、Com2支持 RS232\422\485)

1*音频插针,1*Debug插针,2*3Pin Sys风扇插针,

1*JGP1O插针,1*USB3_0插针(2个USB3.0接口),

3*USB2.0插针(6个USB2.0接口),1*Cr_COMS,

1*JTPM 插针,1*前置控制面板插针,

1*Auto_On(来电自启),1*Buzzer,

1*24PinATX供电接口,1*8Pin 12V供电接口
