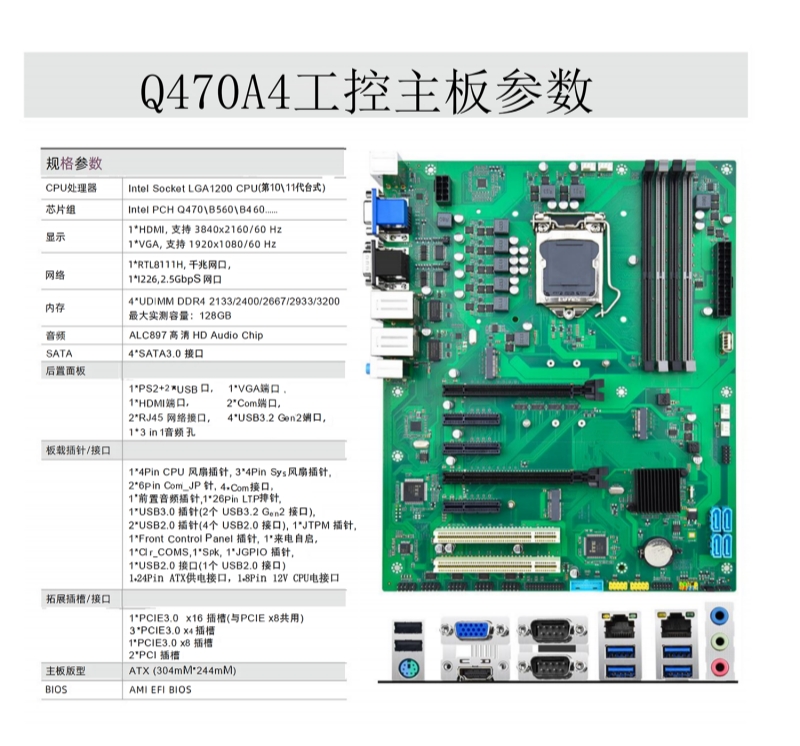

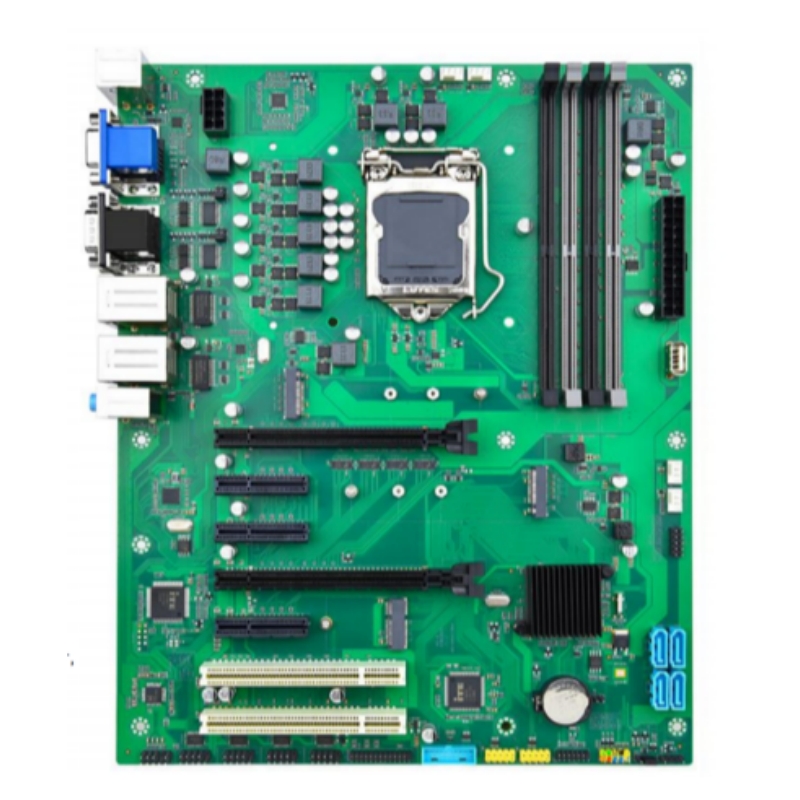

Q470A4工控主板

型号：Q470A4

CPU处理器：Intel Socket LGA1200 CPU(第10\11代台式)

芯片组：Intel PCH Q470\B560\B460……

显示：1*HDMI,支持3840×2160/60 Hz，1*VGA,支持1920×1080/60 Hz

网络：1*RTL8111H,千兆网口，1*1226,2.5GbpS网口

内存：4*UDIMM DDR42133/2400/2667/2933/3200，最大实测容量：128GB

音频：ALC897高清HD Audio Chip

SATA：4*SATA3.0接口

主板版型：ATX(304mM*244mM)

BIOS：AMI EFI BIOS

后置面板:

1*PS2+2*USB口，   1*VGA端口，

1*HDMI端口，       2*Com端口，

2*RJ45网络接口，   4*USB3.2 Gen2端口，

1*3 in 1音频孔

板载插针/接口:

1*4Pin CPU 风扇插针,3*4Pin Sys风房插针,

2*6Pin Com_JP针,4-Com接口,

1"前置音频插针,1°26Pin LTP排针,

1*USB3.0插针(2个 USB3.2 Gen2接口),

2^USB2.0插针(4个USB2.0接口),1*JTPM插针,

1*Front Control Panel 插针,1"来电自启,

1*Clr_COMS,1*Spk,1*JGPIO 插针,

1*USB2.0接口(1个 USB2.0接口)

1-24Pin ATX供电接口,1.8Pin 12V CPU电接口

拓展插槽/接口:

1*PCIE3.0 ×16插槽(与PCIE x8共用)

3*PCIE3.0×4插槽

1*PCIE3.0×8插槽

2*PCI插槽
